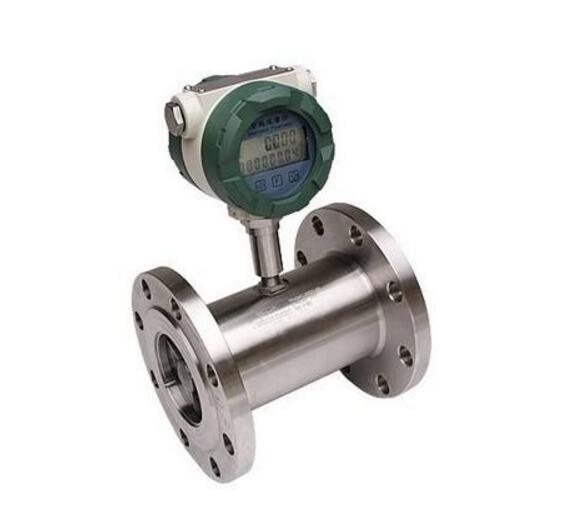

涡轮流量计的仪表壳体及叶轮的相关介绍

1、仪表壳体：涡轮流量计表壳体一般采用不导磁的材料如铝合金或不锈钢制成，对于大口径传感器亦可用碳钢与不锈钢组合的镶嵌结构：壳体是传感器的主体部件，它的作用是承受被测流体的压力、连接管道及固定安装检测部件，壳体内装有导流器、轴、叶轮、轴承，壳体外壁安装有信号检测放大器。对于一体化温度、压力补偿型的涡轮流量计，壳体上还安装有温度、压力传感器。

2、涡轮叶轮：涡轮叶轮也称作叶轮，检测气体通常采用工程塑料或铝合金材质，检测液体通常采用高导磁性材料（如2Cr3或Cr17Ni2等），是传感器的检测部件，其作用是把流体动能转换成机械能。叶轮有直板叶片、螺旋叶片和丁字形叶片等几种。通过叶轮旋转，在叶片上取出和流量成正比的频率信号。亦可用嵌有许多导磁体的多孔护罩环来增加有一定数量叶片涡轮旋转的频率。叶轮由支架中轴承支承，与壳体同轴，其叶片数视口径大小而定。叶轮的几何形状及尺寸对传感器性能有较大影响，要根据流体性质、使用要求、流量范围等设计。叶轮的动态平衡非常重要，直接影响涡轮流量计的计量性能和使用寿命。
